表格匯總，輕松掌握防排煙系統設置

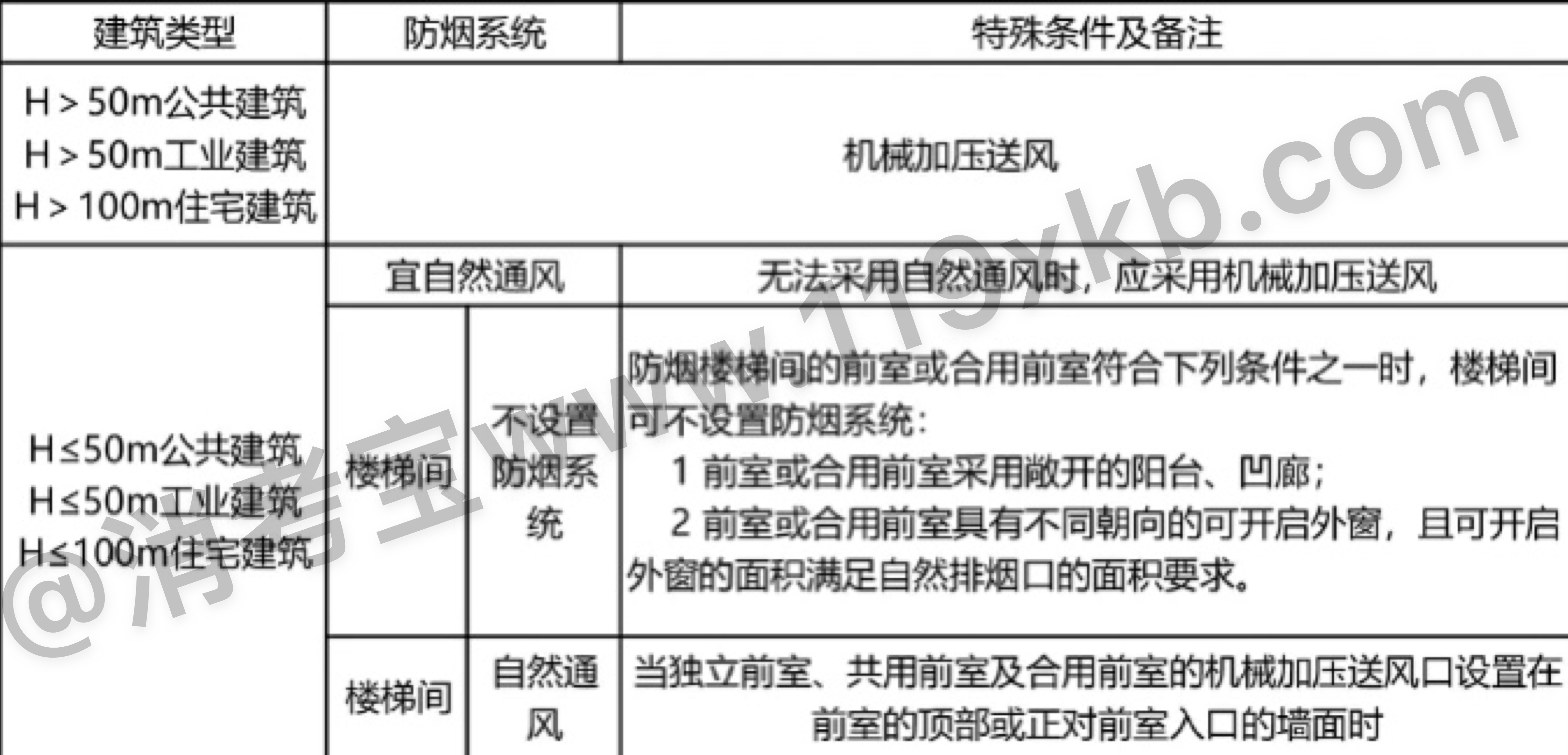

一、防煙系統的選擇及一般規定

 建筑高度大于50m的公共建筑、工業建筑和建筑高度大于100m的住宅建筑，其防煙樓梯間、獨立前室、共用前室、合用前室及消防電梯前室應采用機械加壓送風系統。

  防煙樓梯間及其前室的機械加壓送風系統的設置應符合下列規定：

1、建筑高度小于或等于50m的公共建筑、工業建筑和建筑高度小于或等于100m的住宅建筑，當采用獨立前室且其僅有一個門與走道或房間相通時，可僅在樓梯間設置機械加壓送風系統；當獨立前室有多個門時，樓梯間、獨立前室應分別獨立設置機械加壓送風系統。

2、當采用合用前室時，樓梯間、合用前室應分別獨立設置機械加壓送風系統。

3、當采用剪刀樓梯時，其兩個樓梯間及其前室的機械加壓送風系統應分別獨立設置。

二、防煙系統的設置

  1、采用自然通風方式的封閉樓梯間、防煙樓梯間，應在最高部位設置面積不小于1.0㎡的可開啟外窗或開口；當建筑高度大于10m時，尚應在樓梯間的外墻上每5層內設置總面積不小于2.0㎡的可開啟外窗或開口，且布置間隔不大于3層。

  2、前室采用自然通風方式時，獨立前室、消防電梯前室可開啟外窗或開口的面積不應小于2.0㎡，共用前室、合用前室不應小于3.0㎡。

  3、采用自然通風方式的避難層（間）應設有不同朝向的可開啟外窗，其有效面積不應小于該避難層（間）地面面積的2%，且每個朝向的面積不應小于2.0㎡。

  4、建筑高度大于100m的建筑，其機械加壓送風系統應豎向分段獨立設置，且每段高度不應超過100m。

  5、設置機械加壓送風系統的封閉樓梯間、防煙樓梯間，尚應在其頂部設置不小于1㎡的固定窗。靠外墻的防煙樓梯間，尚應在其外墻上每5層內設置總面積不小于2㎡的固定窗。

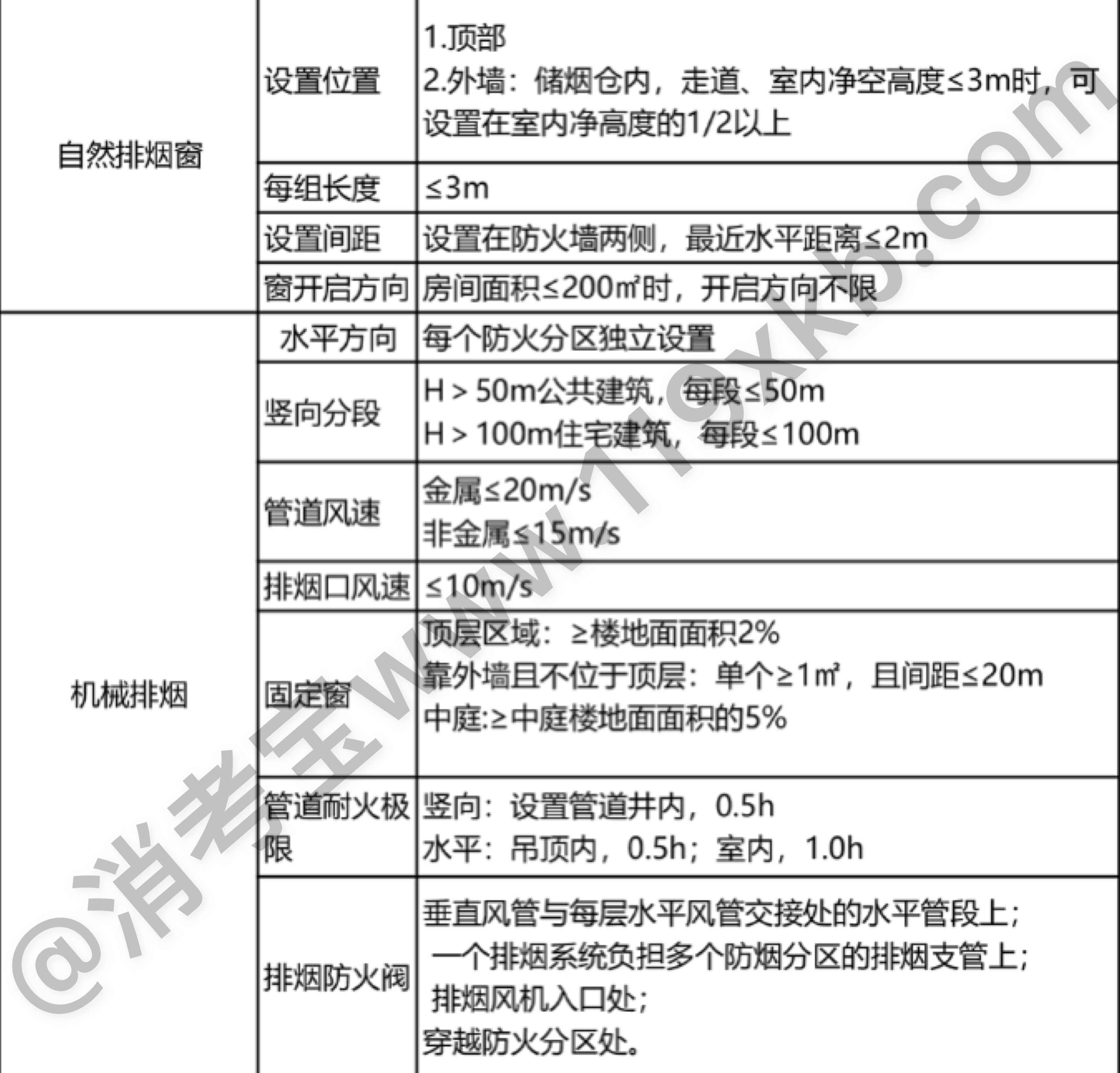

三、排煙系統的設置

1、當建筑的機械排煙系統沿水平方向布置時，每個防火分區的機械排煙系統應獨立設置。

  2、 建筑高度超過50m的公共建筑和建筑高度超過100m的住宅，其排煙系統應豎向分段獨立設置，且公共建筑每段高度不應超過50m，住宅建筑每段高度不應超過100m。

  3、排煙管道下列部位應設置排煙防火閥：

（1） 垂直風管與每層水平風管交接處的水平管段上；

（2） 一個排煙系統負擔多個防煙分區的排煙支管上；

（3） 排煙風機入口處；

（4） 穿越防火分區處。

  4、排煙系統與通風、空氣調節系統應分開設置；當確有困難時可以合用，但應符合排煙系統的要求，且當排煙口打開時，每個排煙合用系統的管道上需聯動關閉的通風和空氣調節系統的控制閥門不應超過10個。
